Novi materijali za modernu gradnju, poput armiranog betona-ugljičnim vlaknima, pojavili su se kao promjena-među ovim revolucionarnim materijalima. Ovaj inovativni kompozitni materijal ujedinjuje tlačnu čvrstoću betona i vlačna svojstva karbonskih vlakana, što rezultira građevinskim materijalom koji nadmašuje tradicionalni armirani beton u različitim primjenama.

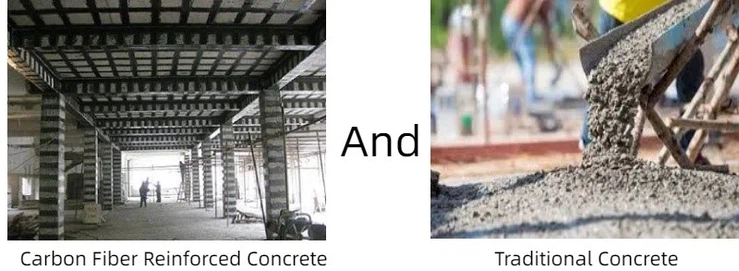

Kako se beton ojačan ugljičnim vlaknima razlikuje od tradicionalnog betona
Beton ojačan ugljičnim vlaknima (CFRC)
Beton armiran ugljičnim vlaknima (CFRC) je kompozitni materijal ugljičnih vlakana u betonskoj matrici. Za razliku od tradicionalne čelične armature, gdje se čelične šipke stavljaju unutar betona prije stvrdnjavanja, ugljična vlakna ravnomjerno se raspoređuju kroz recept za beton kako bi se stvorio 3D sustav armature koji poboljšava njegova svojstva.
Ugljična vlakna koja se koriste u cfrc-u općenito se dobivaju od poliakrilonitrila (PAN), polimera-na bazi nafte. Ipak, sada se pojavljuju ekološki -prijateljskije verzije dobivene od organskih polimera kao što je lignin (nusprodukt obrade papira). Ova krhka vlakna mogu se pohvaliti impresivnom vlačnom čvrstoćom do pet puta većom od čelika, dok su 80% lakša.
Kada su integrirana u beton, karbonska vlakna tvore matricu koja dramatično jača otpornost materijala na pucanje, povećava njegovu vlačnu čvrstoću i poboljšava njegovu trajnost. Ugljična vlakna su građevinski materijal visokih-učinkovitosti s mnogim prednostima u odnosu na tradicionalni armirani beton.

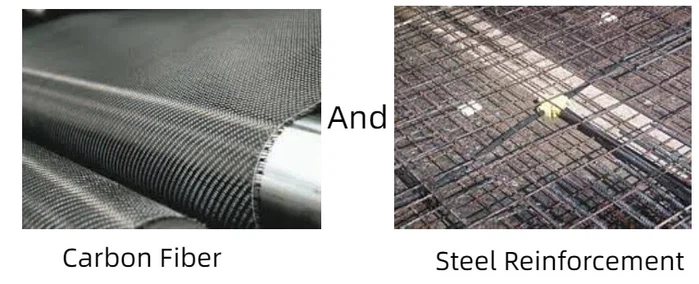

Usporedba ugljičnih vlakana i čeličnih ojačanja
Bitno je usporediti karbonska vlakna s tradicionalnom metodom armiranja betona, čeličnom armaturom, kako bismo vidjeli zašto ljudi češće prihvaćaju betonske primjene od karbonskih vlakana. Temeljne prednosti i prednosti karbonskih vlakana u odnosu na čelik su ogromne i višestruke. Otprilike oko 80% lakši od čelika, ugljična vlakna značajno smanjuju mrtvo opterećenje na konstrukcijama. Što se tiče čvrstoće-ugljična vlakna imaju 5 puta veću vlačnu čvrstoću od čelika i dvostruko su čvršća.
Za razliku od čelika, ugljična vlakna neće korodirati, čime se izbjegava problem hrđe, mrlja ili pucanja betona koji dolaze s tradicionalnom armaturom. Stoga niska toplinska vodljivost karbonskih vlakana poboljšava izolacijska svojstva betonskih konstrukcija. Osim toga, armatura od karbonskih vlakana jednoliko je raspoređena u betonskom elementu i ne zahtijeva pokrivanje kao čelična armatura.
Ove karakteristike ugljičnih vlakana čine ih izvrsnom alternativom tradicionalnom čeliku za mnoge primjene, osobito tamo gdje su težina, izdržljivost i otpornost na koroziju ključni problemi.

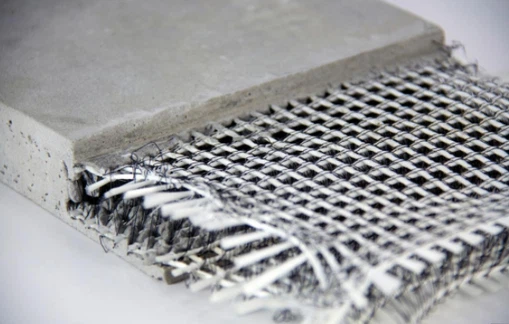

Prednosti karbonskih vlakana u betonu
Strukturna i ne{0}}strukturalna komponenta u građevinarstvu, koja uključuje svaki spojni most, cestu, gredu te laka i teška područja uporabe, bila bi spašena od katastrofa urušavanja s opcijom ugradnje karbonskih vlakana u beton.
Strukturalne prednosti
Karbonska traka je snažno vlakno koje karakterizira krutost i velika čvrstoća, a različiti čimbenici kojima se treba pozabaviti su:
Studije su pokazale da drastična poboljšanja u ključnim pokazateljima učinka nadmašuju izazove s kojima se te organizacije suočavaju. Dodavanje samo 1% karbonskih vlakana betonskoj mješavini rezultiralo je do 59,9% većom tlačnom čvrstoćom. Zatezna čvrstoća na cijepanje poboljšana je za 56,3 posto kada se uključi ova mala količina karbonskih vlakana. Povećanje čvrstoće na savijanje je vjerojatno najznačajnije, jer daje povećanja do 107,69% sa samo 1% dodatka karbonskih vlakana. Ova značajna povećanja čvrstoće omogućuju projektiranje tanjih, lakših betonskih komponenti bez gubitka performansi.
Prednosti trajnosti
Beton i ojačanje ugljičnim vlaknima mogu neizmjerno povećati izdržljivost materijala na različite načine. Ova vlačna čvrstoća smanjuje ili eliminira sušenje i plastično skupljanje u cijelom betonu, što rezultira značajnijim strukturama. Nudi poboljšanu otpornost na udarce i dinamičko opterećenje, stoga se koristi u područjima s vibracijama ili udarcima. Materijal je također otporniji na kiseline i sulfate od konvencionalnog betona, produžujući njegov životni vijek u kemijski agresivnim okruženjima. Beton armiran karbonskim vlaknima može se koristiti u zahtjevnim toplinskim uvjetima zbog svoje visoke toplinske otpornosti, otpornosti na temperaturne oscilacije i visoke temperature. Nadalje, ima poboljšanu otpornost na cikluse smrzavanja i odmrzavanja, što ga čini korisnim za regije s hladnom klimom, gdje se tradicionalni cementni spojevi znatno kvare.
Prednosti gradnje
Osim strukturalnih i izdržljivih prednosti, karbonska vlakna također imaju mnoge prednosti u gradnji. To proizlazi iz sposobnosti armiranih prednapetih betonskih elemenata da imaju vrlo visok omjer-prema-težini, što znači da se tanji elementi mogu koristiti za ista opterećenja, smanjujući količine materijala i omogućavajući optimalniji dizajn. Manja težina elemenata ojačanih-ugljičnim vlaknima smanjuje troškove transporta i olakšava ugradnju čak i u najtežim građevinskim okruženjima.
Ugljična vlakna također eliminiraju ili smanjuju potrebu za postavljanjem konvencionalne čelične armature, što može skratiti vrijeme izgradnje. Smanjenje broja korištenih ploča dovodi do nižih troškova rada i vremena izgradnje. Osim toga, cfrp sustavi ojačanja znatno su tanji od konvencionalnih alternativa čeličnim ojačanjima, zadržavajući dragocjeni iskoristivi prostor u strukturama gdje se svaka crtica računa.
Primjene montažnog betona
Montažni betonje posebno vrijedna primjena za ugljična vlakna, gdje može iskoristiti svoja svojstva na najbolju prednost s kontroliranim tvorničkim spojevima.
Tehnologija CarbonCast
Jedna od najuspješnijih i najšire primijenjenih upotreba ugljičnih vlakana u predgotovljenom betonu je sustav ugljičnog lijeva koji proizvodi altus grupa. Ova tehnologija koristi Chomaratovu c-rešetku, rešetku od karbonskih vlakana/epoksida, za posmične rešetke u predgotovljenim betonskim pločama.
CarbonCast sustav ima mnoge prednosti. Paneli su lakši i tanji od uobičajenog predgotovljenog betona, što smanjuje ukupno vlastito opterećenje konstrukcije. To omogućuje povećan potencijal veličine panela, smanjujući broj dijelova potrebnih za projekt. Instalacija je brža i ima manje, lakših dijelova za rukovanje. To rezultira fantastičnom učinkovitošću materijala i transporta, što dovodi do znatno nižeg ugljičnog otiska tijekom izgradnje. Sustav radi zajedno s izoliranim panelima i pruža visoku toplinsku učinkovitost, optimizirajući energetsku učinkovitost gotovih zgrada.
Glavne primjene montažnih konstrukcija
Predgotovljeni beton koristi karbonska vlakna na više načina. U zidnim panelima, rešetka ili mreža od ugljičnih vlakana integrirana je u vanjske i unutarnje dijelove sendvič zidnih panela umjesto čelične armature, ublažavajući probleme toplinskih mostova povezanih s čeličnim spojnicama. U betonskim pločama, rešetke od karbonskih vlakana zamjenjuju zavarene čelične rešetke, omogućujući smanjenje težine uz jednaku ili poboljšanu strukturnu izvedbu.
Karbonska vlaknaje zvučno pojačanje za parkirne strukture zbog svoje manje težine i uklanjanja potrebe za kemijskom zaštitom od-soli za odleđivanje i drugih korozivnih komponenti. Snaga i fleksibilnost karbonskih vlakana kombiniraju se kako bi arhitektonskim elementima dali mogućnost istraživanja kreativnih i složenih dizajna koje bi bilo teško ili nepraktično postići tradicionalnim ojačanjem.

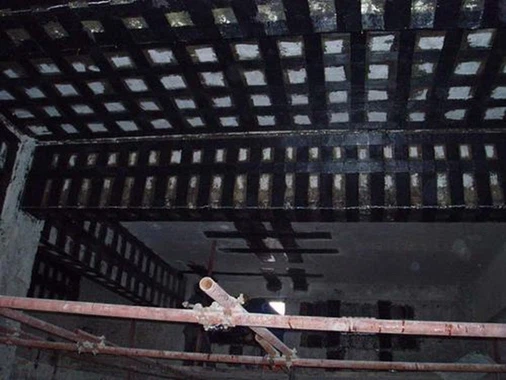

Prijave iz-stvarnog svijeta
Jedna od pionirskih primjena betona ojačanog ugljičnim vlaknima je carbonhaus u kampusu Tehničkog sveučilišta u Dresdenu, Njemačka. Ova zgrada je prva svjetska betonska konstrukcija koja je čelik zamijenila ugljičnim vlaknima u svom ojačanju. Smještena na gradilištu njemačkog Saveznog ministarstva obrazovanja i istraživanja, a košta oko 5 milijuna eura, ova inovativna struktura prikazuje mogućnosti ojačanja karbonskim vlaknima primijenjenog u konstrukciji. Pokazuje kako ugljična vlakna mogu dati tanje elemente eliminirajući potrebu za čeličnim pojačanjem dok istovremeno smanjuju ukupnu težinu i rizik od korozije, omogućujući strukturalni integritet i sigurnost.

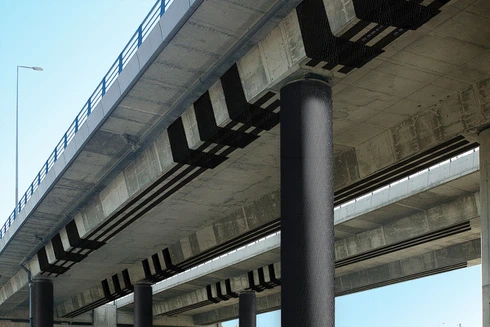

Ojačanje mosta pomoću CFRP-a
Polimerne-ploče ojačane ugljičnim vlaknima (CFRP) često ojačavaju postojeće strukture mostova. U jednoj studiji [60], zategnuta i ravna-pločasta sidrišta bila su pričvršćena na krajeve izvučene grede u punom-razmjeru izvađene iz starog mosta oko kojega su bile zalijepljene cfrp ploče (savijanje zalijepljeno na donju podlogu). Savojna krutost grede i nosivost znatno su poboljšani ovom tehnikom prednaprezanja. Istraživanje je otkrilo da primjena prednapregnutog cfrp-a može povećati krutost u elastičnom stadiju za 64,9% do 67,1% i povećati krajnje opterećenje za 19,53% do 31,9%. Ovo također čini cfrp izvrsnom opcijom za obnovu starije infrastrukture bez njezine potpune zamjene. Znatno manje konvencionalne armature u mostu će korodirati zbog-sola za odleđivanje i izlaganja vlazi, čineći koroziju nepopravljivom i dovodeći do preranog propadanja.

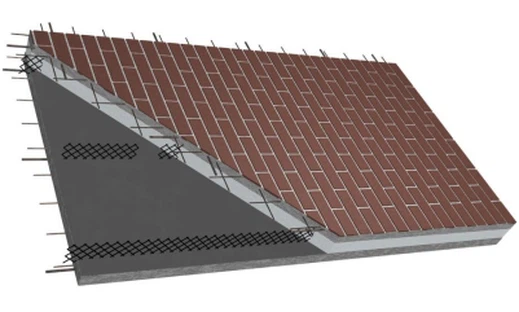

Modeli za kućanstva sa smanjenim troškovima energije
Do sada je sustav odljeva ugljika postavljen u nekoliko urbanih sredina, uključujući projekt studentskog stanovanja Državnog sveučilišta Georgia Piedmont Central. Primjena je značajno iskoristila predgotovljene betonske ploče ojačane ugljičnim vlaknima. Drastično je smanjio vrijeme izgradnje u usporedbi s tradicionalnim metodama. Bilo da se radi o velikom, samostalnom objektu ili distribuiranim energetskim sustavima, sustav je smanjio složenost i troškove uz pojednostavljene zahtjeve za instalaciju i smanjenu upotrebu materijala. Prednosti za okoliš uključivale su manji ugljični otisak zbog manje upotrebe materijala i manje zahtjeva za prijevozom. Što je možda najvažnije za stambeni objekt, paneli su poboljšali energetsku učinkovitost s poboljšanim toplinskim svojstvima i manjim toplinskim mostovima.
Arhitekt za ovaj posao izvijestio je da je određivanje c-mreže u klimatiziranim prostorima norma zbog nižih početnih troškova i dugoročne-uštede troškova energije. Ovo kućište štiti od štetnih učinaka požara s ojačanjem od ugljičnih vlakana, pružajući trenutne prednosti konstrukcije i širi skup tekućih operativnih prednosti.
Izazovi i ograničenja
Unatoč brojnim prednostima, armirani beton -ugljičnim vlaknima predstavlja neke izazove i ograničenja koja treba razmotriti.
Razmatranja troškova
Trošak je jedan od najznačajnijih ograničavajućih čimbenika. Materijali od karbonskih vlakana obično su skuplji od tradicionalnog čeličnog ojačanja. Međutim, razlika u cijeni može se opravdati nekoliko drugih kvaliteta. Niži troškovi rada pri postavljanju tijekom procesa ugradnje obično će poništiti višu cijenu materijala budući da je ojačanje od karbonskih vlakana općenito jednostavnije i brže za postavljanje. Manja težina znači manje troškove transporta, što može dodati značajne uštede na velikim projektima i/ili udaljenim lokacijama. Produžuje radni vijek i smanjuje održavanje, donoseći dugoročne-ekonomske prednosti kroz niže troškove životnog ciklusa. Štoviše, postaju mogući grmljavi betonski elementi, što dovodi do smanjene ukupne upotrebe materijala i time povećava premiju troškova karbonskih vlakana.
Varljivost, posebno s ojačanjem od karbonskih vlakana
Ojačanje ugljičnim vlaknima ima nekoliko tehničkih ograničenja koja treba uzeti u obzir, a koja inženjeri moraju imati na umu. Spomenuta karbonska vlakna su korisna u većini betonskih konstrukcija u usporedbi s drugim strukturama poput čelika ili drva, čime se ograničava njihovo djelovanje na različite konstrukcijske sustave. Lijepljenje ugljičnih vlakana treba biti izvedeno ispod 60 stupnjeva kako bi se osiguralo odgovarajuće prianjanje i čvrstoća, a moraju se održavati ograničenja temperature okoline materijala za spajanje. Još jedno kritično ograničenje odnosi se na otpornost na smicanje, budući da je otpornost na smicanje ugljičnih vlakana nedostatna u nekim primjenama konstrukcije mostova, za koje su potrebna hibridna rješenja ili alternativna rješenja za ove specifične uvjete opterećenja.
Izazovi izgradnje
Integracija ojačanja od ugljičnih vlakana postavlja jedinstvene izazove u izgradnji koji zahtijevaju detaljno razmatranje. Instalacija zahtijeva visoku stručnost i kvalificirane stručnjake kako bi se osigurala kvaliteta i sigurnost tijekom izvedbe. Proces izgradnje može biti kompliciran, posebno za sustave s vanjskim lijepljenjem, koji imaju visoke zahtjeve tijekom procesa lijepljenja i pričvršćivanja; ako konstrukcija nije izvedena dobro, to će uzrokovati slab učinak armature i čak izazvati sigurnosne opasnosti. Nepomiješana i loše postavljena vlakna mogu dovesti do neravnomjerne raspodjele vlakana u betonskoj matrici, što ponekad može ugroziti učinkovitost. Još jedan izazov je kontrola kvalitete, jer potvrđivanje kvalitete velikih betonskih izljevaka s vlaknastim ojačanjem može biti teško bez specijalizirane opreme i procesa.
Sadržaj ugljičnih vlakana i dizajn mješavine
Utvrđeno je da je optimalna doza karbonskih vlakana 1% mase betona. Tlačna, vlačna čvrstoća i čvrstoća na savijanje bile su maksimalne pri ovoj koncentraciji i smanjivale su se pri višim koncentracijama (1,25% i više).
Ovo novo otkriće bit će od goleme važnosti za inženjere i proizvođače betona zainteresirane za iskorištavanje prednosti ojačanja ugljičnim vlaknima uz istovremeno smanjenje troškova materijala. Studija također pokazuje da se obradivost betona (upotrebom ispitivanja slijeganja) smanjuje s povećanjem postotka ugljičnih vlakana, pri čemu se značajno smanjenje vidi pri koncentracijama većim od 0,75%. Učinak na obradivost treba procijeniti u dizajnu mješavine, često zahtijevajući superplastifikatore ili druge dodatke kako bi se osigurala dovoljna tečljivost za ugradnju i konsolidaciju.
Aspekti održivosti
Postoje brojne prednosti ekološke održivosti betona ojačanog ugljičnim vlaknima koje se uklapaju u trenutni fokus moderne gradnje na ekološku odgovornost. Poboljšana izdržljivost i otpornost na pukotine koje nudi cfrc rezultiraju dužim životnim vijekom konstrukcija, zahtijevajući manje održavanja i zamjene dugoročno. Ova trajnost izravno smanjuje negativan utjecaj popravka i obnove na okoliš. Povećana čvrstoća znači tanje betonske elemente, što smanjuje ukupnu potrošnju cementa - koji u velikoj mjeri doprinosi emisijama CO₂ u građevinskoj industriji. Utjecaji prijevoza su smanjeni jer lakše komponente zahtijevaju manje goriva za dostavu na gradilišta. To dovodi do smanjenja potrošnje energije tijekom životnog ciklusa zgrada.
Ali postoji značajan nedostatak: normalna proizvodnja karbonskih vlakana je energetski-intenzivna. Jedno moguće poboljšanje u pogledu održivosti u betonu ojačanom ugljičnim vlaknima bilo bi korištenje bio-ugljikovih vlakana dobivenih iz lignina ili drugih organskih izvora. Prebacivanje proizvodnih metoda na otopinu i prah, na primjer, moglo bi smanjiti utjelovljenu energiju tog karbonskog vlakna-u nekim slučajevima, a pritom pružiti slične prednosti performansi.
Trendovi u nastajanju
Kako se uporaba karbonskih vlakana u betonu nastavlja razvijati, nekoliko je trendova u prvom planu. Problem: Problemi održivosti povezani s proizvodnjom tradicionalnih karbonskih vlakana doveli su do razvoja bio-karbonskih vlakana iz obnovljivih izvora. Ključ za rješavanje ovih kompromisa-je taj da istraživači istražuju hibridne sustave ojačanja koji uključuju ugljična vlakna s dodatnim vrstama vlakana (npr. staklo ili aramid) za poticanje performansi i optimizaciju troškova, stvarajući optimizirane kombinacije za različite primjene.
Nove napredne proizvodne tehnike eksplicitno se koriste u industriji montažnih ugljičnih vlakana kako bi im dale prednosti optimiziranjem načina na koji se proizvodi proizvode i generiraju dizajni. Ugljična vlakna susreću napredne senzore, visoku-tehnologiju i pametne fibroblaste u kombinaciji s naprednim senzorima, ugljična vlakna postaju inovativni beton budućnosti, omogućujući pametnom betonu da samo-autorizira strukturalno zdravlje i upozori vlasnike kada stvari krenu po zlu prije nego postanu kritične. Vodeće industrijske grupe počinju uspostavljati standarde dizajna i kodove za armirani beton-ugljičnim vlaknima kako bi omogućile široku primjenu opremajući inženjere standardiziranim smjernicama za implementaciju.
Zaključak
Beton ojačan ugljičnim vlaknima-revolucionaran je korak u tehnologiji građevinskih materijala. Njegov izvanredan omjer čvrstoće-i-težine, otpornost na koroziju i trajnost čine ga sve privlačnijim materijalom za novogradnju i obnovu postojećih struktura.
Premda i dalje postoje značajne prepreke, posebno oko troškova, zahtjeva za tehničkim znanjem i standardizacije, pomak automobilske industrije prema ojačanju od ugljičnih vlakana dobar je znak da više dijelova i komponenti u više aplikacija s vremenom postaje ekonomski izvodljivo za proizvodnju. Ugljična vlakna će u konačnici igrati mnogo značajniju ulogu u održivoj konstrukciji visokih-učinkovitosti kako tehnologija bude sazrijevala, a troškovi proizvodnje padali.
Za predfabricirane betonske primjene, ojačanje ugljičnim vlaknima je uvjerljiva vrijednost koja omogućuje proizvodnju lakših, jačih, izdržljivijih i toplinski učinkovitijih komponenti. Ne smatramo karbonska vlakna dodatnim poboljšanjem postojećeg betona; projekti kao što je carbonhaus i komercijalni sustavi kao što je carboncast pokazuju ugljična vlakna kao praktično rješenje s dostupnim-prednostima u stvarnom svijetu-i optimizirali smo se za to.
